玻璃钢净化塔模具加工特征及特殊施工工艺

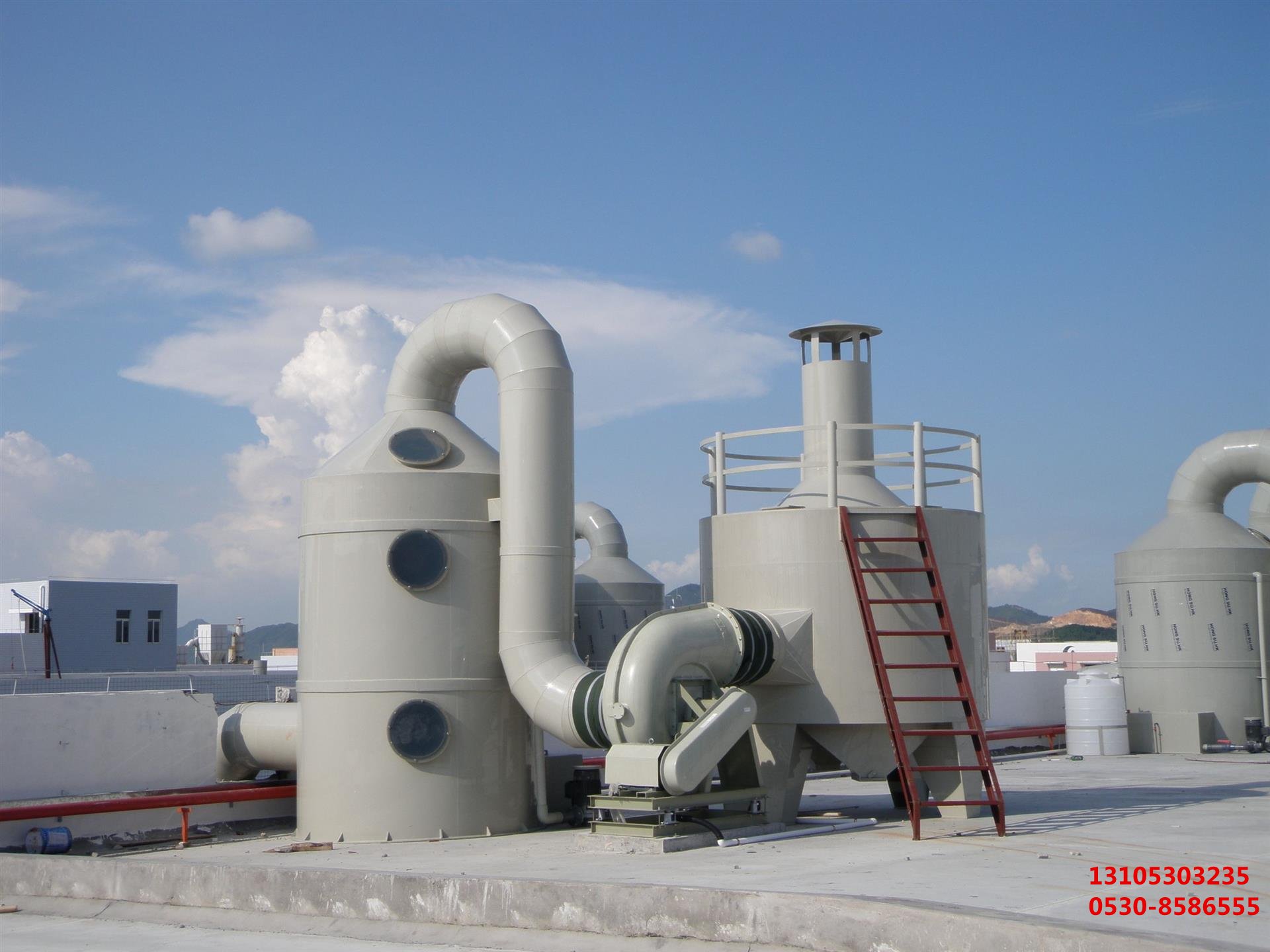

玻璃钢净化塔作为工业废气处理的核心设备，其性能与寿命高度依赖模具精度和施工工艺。本文从模具设计、加工特征到特殊施工技术展开详细解析，为行业提供系统性参考。
一、玻璃钢净化塔模具加工核心特征
1. 材料选择与结构设计
耐腐蚀性基材：模具主体采用Q235碳钢或铝合金，表面镀铬处理以抵抗树脂腐蚀。
分体式模块化设计：便于脱模与维护，例如将塔体分为34段拼接，法兰接口采用定位销+螺栓固定。
热膨胀补偿结构：预留0.51mm间隙应对树脂固化收缩，典型方案为在模具接缝处嵌入耐高温硅胶条。
2. 高精度加工工艺
五轴联动CNC精铣：关键曲面（如喷淋层支撑座）加工精度达±0.1mm，表面粗糙度Ra≤1.6μm。
电火花成型技术：针对复杂内腔（如除雾器安装位），使用紫铜电极进行微米级放电加工。
动态平衡校验：大型模具（直径＞4m）需进行动平衡测试，转速200rpm时振动值＜0.05mm/s。
3. 表面处理专项技术
三级抛光体系：初磨80砂纸→中磨200→终抛钻石膏（粒径W0.5），实现镜面效果。
耐温涂层制备：喷涂陶瓷基复合涂层（厚度5080μm），耐受180℃固化温度，可重复使用50次以上。
脱模系统集成：配置气动顶出装置（顶出力510kN）+ 特氟龙涂层，确保零粘滞脱模。
二、特殊施工工艺关键点
1. 环境控制体系
恒温车间作业：保持20±2℃，湿度≤60%RH，配备工业除湿机与暖风机组。
空气洁净度管理：采用ISO Class 8级洁净室标准，悬浮颗粒≤100,000/m³。
2. 分层糊制与固化控制
纤维铺层策略：
增强层：Eglass玻璃纤维（单重30g/㎡）交替铺设，树脂含量控制在4550%
防腐层：引入碳纳米管改性乙烯基酯树脂（拉伸强度≥85MPa）
程序化固化：
初始固化：红外加热至80℃保温2h（升温速率≤3℃/min）
后固化处理：120℃持续4h，消除残余应力
3. 连接节点强化工艺
包覆式对接：法兰连接处增加双层玻纤毡（每层搭接宽度≥50mm），配合钛合金紧固件。
现场修复技术：采用预浸料（Prepreg）冷压成型，压力0.30.5MPa，室温固化24h。
三、质量控制与验收标准
检测项目 技术指标 检测方法
模具型面精度 ±0.2mm 三维坐标测量仪
塔体垂直度 ≤H/1000且≤5mm 激光铅垂仪
巴氏硬度 ≥40 Barcol Impressor 9341
渗漏试验 0.1MPa保压30min无泄漏 水压+氦质谱检漏
四、技术创新方向
智能模具开发：集成应变传感器（量程05000με）实时监测模具变形。
绿色制造升级：应用生物基树脂（如大豆油改性不饱和聚酯）降低VOC排放。
数字孪生应用：通过ANSYS模拟固化过程，预测并补偿收缩变形。
结语
玻璃钢净化塔的制造质量直接决定其污染物去除效率（通常要求≥95%）。企业应建立完整的DNVGLCG0039质量管理体系，结合ASTM D2583巴氏硬度标准等国际规范，推动行业向智能化、绿色化方向发展。
