酸雾净化塔多种施工技术全解析

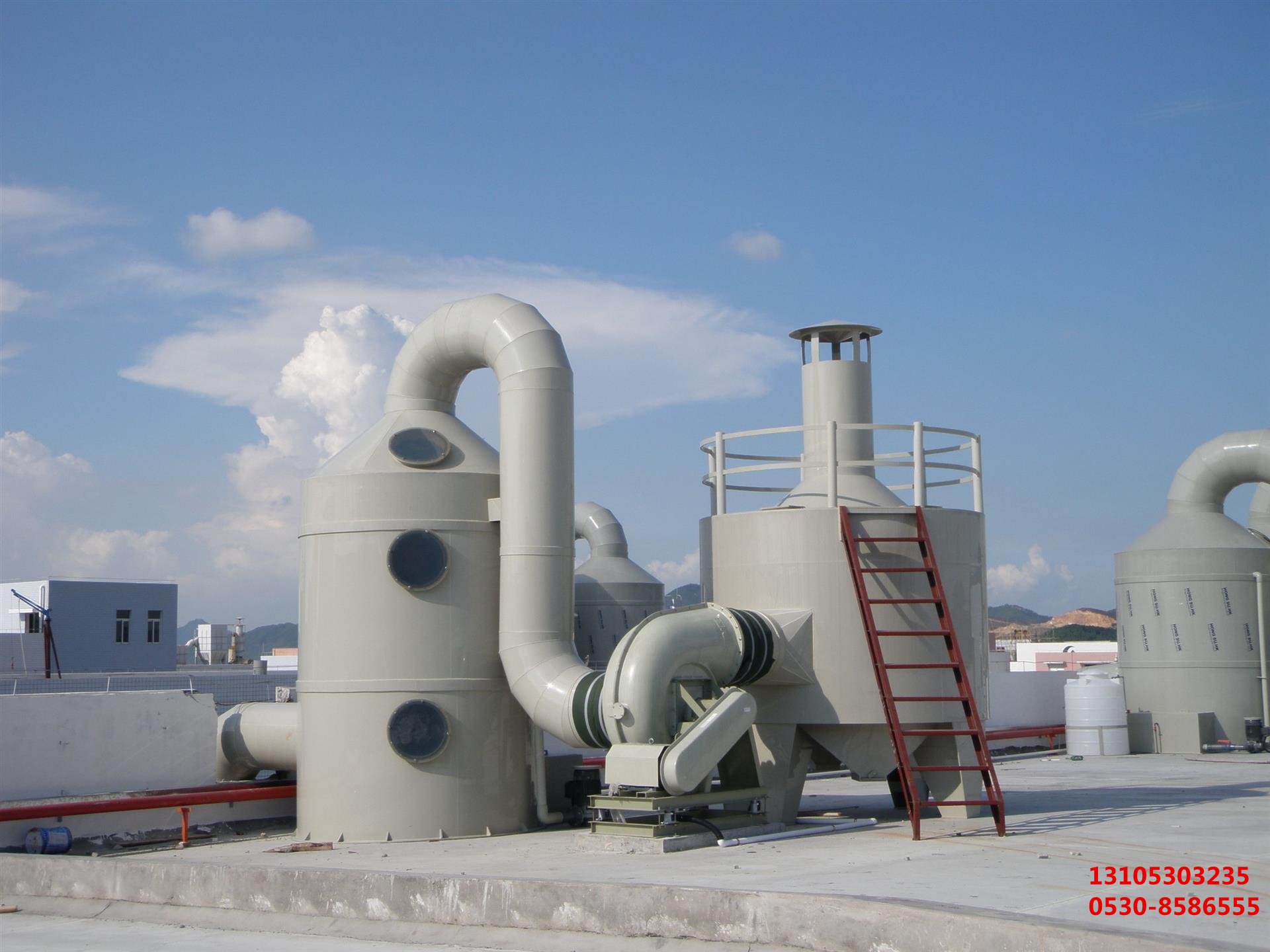

在工业生产过程中，酸雾的排放对环境和设备都会造成严重的危害。酸雾净化塔作为一种有效的酸雾处理设备，其施工质量直接影响到净化效果和设备的稳定运行。本文将详细介绍酸雾净化塔的多种施工技术，包括基础施工、塔体安装、内部构件安装、防腐处理以及调试与验收等方面。
一、基础施工
（一）施工准备
1. 测量放线：根据设计图纸，使用全站仪等测量仪器精确放出酸雾净化塔基础的中心线和边界线，并在施工现场做好标识。
2. 场地平整：对基础施工区域进行场地平整，清除杂物和障碍物，确保施工场地坚实、平整。
（二）基础开挖
1. 开挖方式：根据基础设计尺寸和地质条件，选择合适的开挖方式。一般采用机械开挖为主，人工开挖为辅的方式。机械开挖时，要控制好开挖深度和边坡坡度，避免超挖和扰动地基土。
2. 基坑支护：对于深度较大的基坑，需要进行基坑支护。常见的支护方式有钢板桩支护、排桩支护、土钉墙支护等。支护结构的设计要根据基坑深度、地质条件、周边环境等因素进行计算和选择，确保基坑的稳定性和安全性。
（三）基础垫层施工
1. 材料选择：基础垫层一般采用混凝土或砂石垫层。混凝土垫层具有强度高、稳定性好的优点，适用于对基础承载力要求较高的情况；砂石垫层则成本较低，施工简便，适用于一般的基础处理。
2. 施工工艺：在基坑底部铺设垫层前，要先对基坑底进行夯实处理，然后按照设计要求铺设垫层材料。混凝土垫层要分层浇筑，每层厚度不宜超过300mm，振捣密实；砂石垫层要分层压实，每层厚度不宜超过300mm，压实系数要符合设计要求。
（四）基础钢筋绑扎
1. 钢筋加工：按照设计图纸要求，对钢筋进行加工。包括钢筋的调直、切断、弯曲等工序。加工后的钢筋要分类堆放，并做好标识。
2. 钢筋绑扎：在垫层上弹出基础钢筋的位置线，然后按照位置线进行钢筋绑扎。钢筋绑扎要牢固，间距要均匀，符合设计要求。同时，要注意钢筋的保护层厚度，一般采用水泥砂浆垫块来保证保护层厚度。
（五）基础模板安装
1. 模板选择：基础模板一般采用木模板或钢模板。木模板成本低，加工方便，但周转次数少；钢模板周转次数多，强度高，但成本较高。根据实际情况选择合适的模板材料。
2. 模板安装：按照基础设计尺寸和形状，安装基础模板。模板要安装牢固，拼接严密，防止漏浆。在模板安装过程中，要注意设置预留孔和预埋件，以便后续工序的施工。
（六）基础混凝土浇筑
1. 混凝土配合比设计：根据基础的设计要求和混凝土的性能要求，进行混凝土配合比设计。配合比要经过试验验证，确保混凝土的强度、耐久性等指标满足要求。
2. 混凝土浇筑：在混凝土浇筑前，要对模板、钢筋等进行检查，确保符合要求。混凝土要分层浇筑，每层厚度不宜超过500mm，振捣密实。浇筑过程中，要避免混凝土产生离析和泌水现象。
3. 混凝土养护：混凝土浇筑完成后，要及时进行养护。养护时间一般不少于7天，养护期间要保持混凝土表面湿润。可以采用覆盖塑料薄膜、洒水等方式进行养护。
二、塔体安装
（一）塔体预制
1. 材料准备：根据设计要求，准备塔体的制作材料，如钢板、型钢等。材料要有质量证明书，并进行检验和验收，确保材料的质量符合要求。
2. 塔体制作：按照设计图纸，在工厂或施工现场进行塔体的预制。塔体的制作要符合相关的焊接工艺要求，焊缝要饱满、均匀，无夹渣、气孔等缺陷。塔体的椭圆度、锥度等尺寸要符合设计要求。
（二）塔体运输与吊装
1. 运输方案：根据塔体的尺寸、重量和运输距离等因素，制定合理的运输方案。对于大型塔体，可以采用平板车运输，并设置必要的固定和防护措施，防止塔体在运输过程中发生变形和损坏。
2. 吊装准备：在塔体吊装前，要准备好吊装设备和工具，如吊车、钢丝绳、吊具等。同时，要对吊装现场进行检查，确保场地平整、坚实，无障碍物。
3. 吊装工艺：根据塔体的重量和高度，选择合适的吊装方法。一般采用单机吊装或双机抬吊的方式。在吊装过程中，要严格控制塔体的倾斜度和位移，确保塔体的安全吊装到位。
（三）塔体找正与固定
1. 找正方法：塔体吊装到位后，要进行找正。找正可以使用经纬仪、水准仪等测量仪器，通过调整塔体的垂直度、水平度等参数，使塔体达到设计要求的位置。
2. 固定方式：塔体找正后，要进行固定。固定可以采用地脚螺栓固定、焊接固定等方式。地脚螺栓固定要均匀拧紧，螺栓的露出长度要符合要求；焊接固定要保证焊缝的质量，焊接要牢固。
三、内部构件安装
（一）填料安装
1. 填料选择：根据酸雾的成分、浓度、温度等因素，选择合适的填料。常见的填料有活性炭、陶瓷填料、塑料填料等。填料要具有良好的耐腐蚀性、较大的比表面积和较高的空隙率。
2. 填料安装：在塔体内按照设计要求安装填料。填料的安装要均匀、整齐，避免出现缝隙和空洞。对于较大的填料，可以采用分层安装的方式，每层填料的厚度要符合设计要求。
（二）喷淋系统安装
1. 喷淋管道安装：按照设计图纸，在塔体内安装喷淋管道。喷淋管道的安装要牢固、平整，管道的坡度要符合设计要求。同时，要注意管道的连接方式，确保连接紧密，无泄漏。
2. 喷头安装：在喷淋管道上安装喷头。喷头的型号、规格要符合设计要求，喷头的安装角度和位置要准确，确保喷淋效果均匀、良好。
（三）除雾器安装
1. 除雾器选择：根据酸雾的处理要求，选择合适的除雾器。常见的除雾器有丝网除雾器、折流板除雾器、旋流板除雾器等。除雾器要具有良好的除雾效果、较低的阻力和较长的使用寿命。
2. 除雾器安装：在塔体内按照设计要求安装除雾器。除雾器的安装要牢固、平整，与塔体的连接要紧密，防止酸雾泄漏。同时，要注意除雾器的安装方向和角度，确保除雾效果。
四、防腐处理
（一）防腐材料选择
1. 涂料选择：根据酸雾的成分、浓度、温度等因素，选择合适的防腐涂料。常见的防腐涂料有环氧树脂涂料、乙烯基树脂涂料、氟碳涂料等。防腐涂料要具有良好的耐腐蚀性、附着力和耐候性。
2. 衬里材料选择：对于一些腐蚀性较强的部位，可以采用衬里的方式进行防腐。常见的衬里材料有橡胶衬里、玻璃钢衬里、聚四氟乙烯衬里等。衬里材料要具有良好的耐腐蚀性、耐磨性和耐高温性。
（二）防腐施工工艺
1. 表面处理：在防腐施工前，要对塔体的表面进行处理。表面处理包括除锈、除尘、除油等工序。除锈可以采用喷砂、抛丸等方式，使塔体表面达到一定的粗糙度，提高防腐涂料的附着力。
2. 防腐涂料施工：按照防腐涂料的使用说明，进行涂料的施工。涂料的施工可以采用刷涂、喷涂等方式。施工过程中，要注意涂料的厚度和均匀性，避免出现漏涂、流挂等现象。对于需要多层涂装的情况，要等上一层涂料干燥后再进行下一层涂装。
3. 衬里施工：如果采用衬里的方式进行防腐，要按照衬里的施工工艺进行施工。衬里的施工要注意衬里的贴合度和密封性，防止酸雾渗透。
五、调试与验收
（一）调试前准备
1. 设备检查：在调试前，要对酸雾净化塔的所有设备进行全面检查，包括塔体、内部构件、喷淋系统、除雾器、风机、泵等。检查设备的安装是否正确、牢固，连接是否紧密，转动部件是否灵活等。
2. 电气系统检查：检查电气系统的接线是否正确、接地是否良好，仪表是否正常工作等。确保电气系统的安全性和可靠性。
3. 试运行准备：准备好试运行所需的原料、药剂等，制定试运行方案和操作规程。
（二）调试过程
1. 单机试运行：首先对酸雾净化塔的各个单机设备进行试运行，如风机、泵等。检查设备的运转是否正常，有无异常噪声和振动，电机的电流、电压是否正常等。单机试运行时间一般不少于2小时。
2. 联动试运行：在单机试运行合格后，进行联动试运行。启动酸雾净化塔的所有设备，按照设计的工艺流程进行运行。检查各设备之间的协调性是否良好，喷淋系统、除雾器等的工作是否正常，酸雾的净化效果是否达到设计要求等。联动试运行时间一般不少于48小时。
（三）验收标准
1. 外观检查：酸雾净化塔的外观要整洁、美观，无明显的划痕、锈蚀和变形等缺陷。塔体的保温、防腐等要符合设计要求。
2. 设备运行检查：各设备要运行平稳、可靠，无异常噪声和振动。设备的轴承温度、电机电流等参数要符合设计要求。喷淋系统、除雾器等工作要正常，喷淋均匀，除雾效果良好。
3. 净化效果检查：通过检测酸雾的排放浓度、排放量等指标，检查酸雾净化塔的净化效果是否达到设计要求。一般来说，酸雾的排放浓度要低于国家或地方规定的排放标准。
（四）验收程序
1. 自检：由施工单位自行组织验收，按照验收标准对酸雾净化塔进行全面检查，发现问题及时整改。
2. 申报验收：自检合格后，向建设单位或监理单位申报验收。提交相关的施工资料、调试报告等。
3. 联合验收：由建设单位、监理单位、施工单位等共同组成验收小组，对酸雾净化塔进行联合验收。验收小组按照验收标准进行检查和测试，确认酸雾净化塔符合设计和规范要求后，签署验收报告。
综上所述，酸雾净化塔的施工涉及到多个环节和技术，每个环节都需要严格按照设计要求和施工规范进行操作，才能确保酸雾净化塔的质量和性能。在实际施工过程中，施工单位要不断总结经验，提高施工技术水平，为环境保护和工业生产做出更大的贡献。
